应用领域
◆ USB (Universal Serial Bus)接口
◆ HDMI (High Definition Multimedia Interface)接口
◆ DP (DisplayPort) 接口
◆ 以太网（Ethernet）接口
◆ MIPI (Mobile Industry Processor Interface)接口
◆ PCIe (peripheral component interconnect express)接口
◆ SD/EMMC(Embedded Multi Media Card)接口
◆ DDR(Double Data Rate)接口

信号完整性测试分类

主要分类	细分类	使用仪器
时域测试	波形测试	通用示波器
	眼图测试	通用示波器
		采样示波器或者信号分析仪
	抖动测试	通用示波器
		采样示波器或者信号分析仪
		专用信号分析仪
	TDR阻抗测试	采样示波器或者信号分析仪
	时序测试	通用示波器
		逻辑分析仪
频域测试	频谱测试	频谱仪
	阻抗测试	阻抗测试仪
		网络分析仪
	传输损耗测试	网络分析仪
其它测试	误码测试	误码仪，专用测试仪器或者软件等

信号完整性测试方法说明（部分）
◆ 波形测试
波形测试是信号完整性测试中最常用的手段，一般是使用示波器进行，主要测试波形幅度、边沿和毛刺等，通过测试波形的参数，可以看出幅度、边沿时间等是否满足 器件接口电平的要求，有没有存在信号毛刺等。

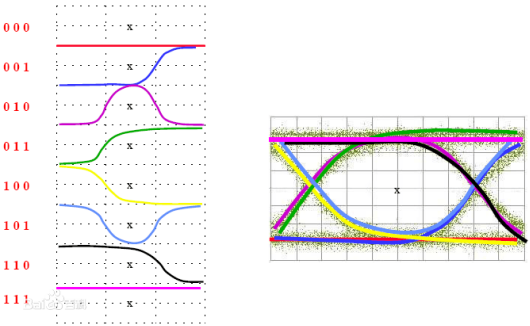

◆ 眼图测试
眼图测试，也是常规的测试方法。针对有相关规范要求的接口，如USB、SATA、HDMI、E1/T1、USB、10/100BASE-T、光接口等。
该系列标准接口信号的眼图测试，主要通过具有MASK的示波器（含通用示波器、采样示波器、信号分析仪）。这类示波器内部具有的时钟提取功能，能够显示眼图，对于没有MASK的示波器，可以使用外接时钟进行触发。
不同的眼图可以反映不同的信号质量：
☛ 眼图的张开度与抖动和BER相关联；
☛ 眼图张开越大，表明对噪声和抖动的容许误差越大；
☛ 眼图张开越大，表明接收器判断灵敏度越好；
☛ 眼顶、眼底和转换区域宽表明接收器判断灵敏度降低

常见需要做眼图测试的产品：内置主机适配器、相机、键盘鼠标、网络装置、打印机、磁盘驱动器、音响、台式计算机、媒体卡阅读机、笔记本电脑、可移动媒体、电话、蓝牙、电子游戏装置、鼠标、OTG 装置、扫描仪、 CD/DVD 、硬盘机、移动电话、 PDA 、扬声器、电缆接驳器、插座、调制解调器、存储装置， I/O 适配器、显示器、电源保护 等

◆ 抖动测试
抖动测试使用较多的是示波器加上软件处理，如keysight的EZJIT软件。通过软件处理，分离出不同分量，比如RJ和DJ，以及DJ中的各个分量。对于该类测试，选择的示波器，长存储和高速采样是必要条件，比如2M以上的存储器，20GSa/s的采样速率。

◆ TDR测试
TDR测试目前主要使用于PCB(印制电路板)信号线、以及器件阻抗的 测试，比如单端信号线，差分信号线，连接器等。这种测试有一个要求，就是和实际应用的条件相结合，比如实际该信号线的信号上升沿在300ps左右，那么 TDR的输出脉冲信号的上升沿也要相应设置在300ps附近，而不使用30ps左右的上升沿，否则测试结果可能和实际应用有比较大的差别。

纵观影响TDR测试精度的因素，主要有读数选择、反射、校准等，反射会导致较短的PCB信号线测试值误差严重，尤其是在使用TIP(探针)去测试的情况下最突出，因为TIP和信号线接触点导致很大的阻抗离散，导致反射发生，并导致附近范围的PCB信号线的阻抗曲线波动。

◆ 时序测试
如今器件的工作速率不断加快，时序容限相对也越来越小。时序问题引发的产品不稳定等问题也是常见的，所以时序测试的重要性非常突出。
测试时序常规需要多通道的示波器和探头，示波器的码型和状态触发或者逻辑触发功能，方便快速抓取到目标波形。

◆ 频谱测试
对于产品的开发前期，这种测试应用相对比较少，但是对于后期的系统测试，比如EMC测试，很多产品都需要测试。通过该测试发现某些频点超标，然后可以使用近 场扫描仪(其中关键的仪器是频谱仪)，例如EMC SCANER，来分析板卡上面具体哪一部分的频谱比较高，从而找出超标的根源所在。

◆ 频域阻抗测试
现在很多标准接口，比如E1（欧洲）/T1（北美）等，为了避免有太多的能量反射，都要求比较好地匹配，另外在射频或者微波，相互对接，对阻抗通常都有要求。这些情况下，都 需要进行频域的阻抗测试。阻抗测试通常使用网络分析仪，单端端口相对简单，对于差分输入的端口，可以使用Balun进行差分和单端转换。

传输损耗测试，对于长的PCB走线，或者电缆等，在传输距离比较远，或者传输信号速率非常高的情况下，还有频域的串扰等，都可以使用网络分析仪来测试。同样 的，对于PCB差分信号或者双绞线，也可是使用Balun进行差分到单端转换，或者使用4端口网络分析来测试。多端口网络分析仪的校准，使用电子校准件可 以大大提高校准的效率。

◆ 传输线损耗测试
传输线损耗测试，主要针对长的电路板走线，或者线缆等，传输距离较远，或者进行高速信号传输的情况下，以及频域的串扰等，均可以通过网络分析仪来测试。因此，对于PCB的差分信号或者双绞线，可以使用巴伦进行差分转换单端，或者使用4端口网络分析仪来测试。

◆ 误码测试
误码测试通常是系统测试，使用误码仪，或者部分软件都可以完成测试。有时候通过两台PC，使用软件，测试连接两台PC间的网络误码情况。误码测试能够对数据的每一位进行测试，相比其它仪器（如示波器）只是部分时间开展采样，剩下大部分时间都在等待。容易遗漏细节。尤其是低误码率的设备，误码测试需要耗费大量时间，有时耗时一整天，或者几天。
